Kennzeichnungswerkzeug RU-142

EasySignTool Universal Markierungswerkzeug

Das Universal Kennzeichnungswerkzeug RU-142 wird benutzt, um Bauteile/Werkstücke in CNC Dreh-/ und Fräsmaschinen, Bearbeitungszentren und Roboteranwendungen dauerhaft zu kennzeichnen. Dabei wird die polierte, beschichtete und federnd gelagerte Hartmetall-Beschriftungsnadel durch Zustellung der Maschine vom Kennzeichnungswerkzeug in das Werkstück gedrückt und durch das Material gezogen. Das Material wird dabei verdichtet, verdrängt und die Markierung so i.d.R. spanfrei erzeugt.

Das Beschriften mit diesem Verfahren ist in der Regel 5-10x schneller als beim herkömmlichen CNC-Gravieren. Durch die hohe Verschleißfestigkeit der Beschriftungsnadeln sind sehr hohe Standzeiten möglich.

Vorteile:

• Schnelle, langlebige und dadurch kostengünstige Bauteilkennzeichnung
• gleichbleibende Beschriftungstiefen durch automatischen Höhenausgleich möglich
• flexibel einsetzbar durch die lange und schmale Bauform. Ideal in Fräs-/ und Drehmaschinen einsetzbar.
• Speziell in großen Drehzentren weniger Probleme mit Störkonturen am Werkstück oder mit benachbarten Werkzeugaufnahmen
• hohe Flexibilität bei der Anwendung. Mögliche Werkzeughalter bspw.: Klemmhalter, Bohrfutter, Spannzange, Weldon, …
• es können runde, ballige, konkave und schräge Flächen bis max. 25° gekennzeichnet werden
• Kennzeichnungsgravur verdichtet und stärkt die Oberfläche
• keine Lärmentwicklung, Kennzeichnen ohne Betätigungsmedium
• Beschriftungsdauer in der Praxis im Schnitt 5 – 10x so schnell
• im Vergleich zum herkömmlichen CNC gravieren
• für verschiedenste Werkstücke und Werkstoffe anwendbar
• Buntmetalle, Aluminium, Messing, Edelstahl, leg. Stähle, Titan, gehärtete Stähle, Guss, Kunststoff, Holz)
• geeignet für bearbeitete und rohe Oberflächen
• Druckfeder schlägt nicht auf Block, keine Umrechnung von Federvorspannung und Zustellung
• stufenlose Einstellung der Vorspannkraft
• höchste Verschleißfestigkeit der Beschriftungsnadel, dadurch sehr hohe Standzeit möglich.
• Die spezielle Beschichtung reduziert den abrasiven Verschleiß sowie Kaltaufschweißungen.
• Unter normalen Bedingungen beträgt die Standzeit mehrere Jahre
• Beschriftungsnadel mit wenigen Handgriffen auswechselbar
• stabiles Gehäuse, stabile Komponenten, robuste Nadelführung – auch für extreme Einsätze geeignet
• alle Komponenten aus Edelstahl (außer der Abstreifer und die Beschriftungsnadel)
• max. Beschriftungsgeschwindigkeit wird nur durch die CNC Maschinendynamik begrenzt
• Kennzeichnungstiefe regulierbar durch Federvorspannung sowie Werkzeug-Zustellung

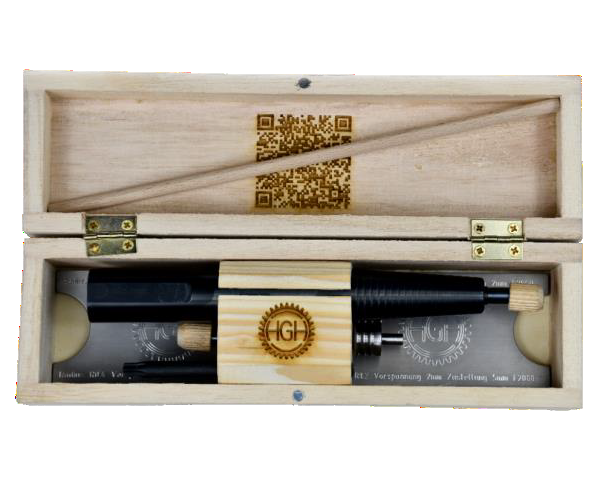

Lieferumfang:
1 Stück Markierungswerkzeug RU142 mit Nadel R0,8
1 Stück Ersatznadel R1,2
1 Stück Ersatznadel R0,4
1 Stück Werkzeugschlüssel T30
1 Stück Holzkiste mit Ausdrückwelle
1 Stück Bedienungsanleitung
